蒸汽噴射制冷系統是以噴射器代替壓縮機，以消耗熱能作為補償，利用工質在低壓下氣化吸熱來實現制冷的系統。以下是其相關介紹：

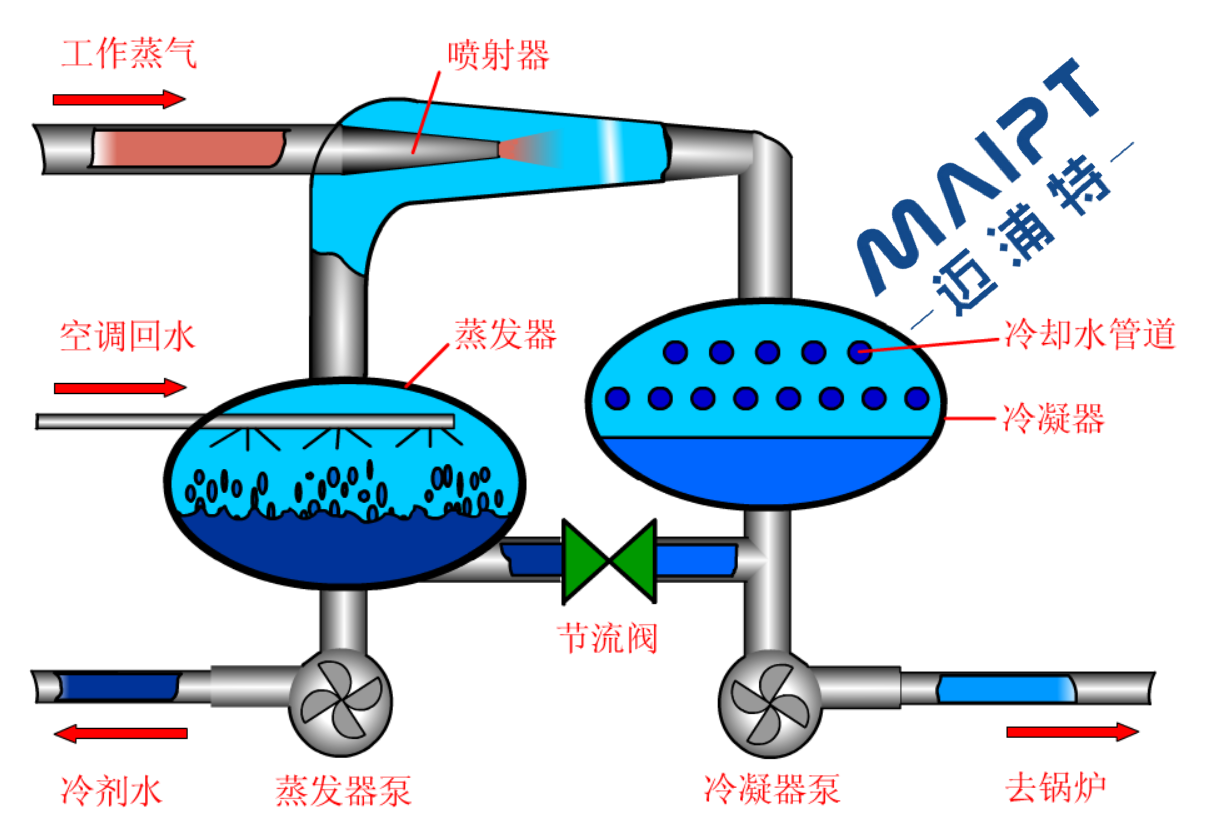

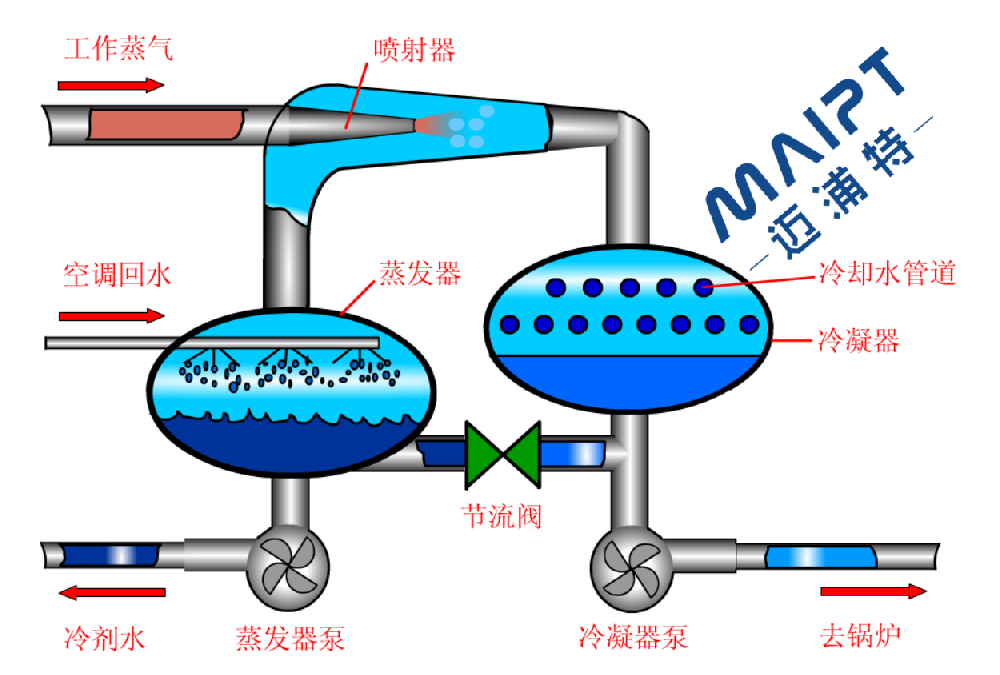

工作原理

動力產生：由鍋爐供給壓力較高的水蒸氣（工作蒸汽），進入主噴射器中的拉瓦爾噴嘴，在此進行絕熱膨脹，形成低壓高速氣流。

抽汽與蒸發：利用上述高速汽流從蒸發器中不斷抽出蒸氣，使蒸發器保持高真空、低蒸發壓力。從制冷裝置來的冷水經節流減壓后進入蒸發器，一部分水蒸發并吸收其余水的熱量，使剩余冷水溫度降低，降溫后的冷水由泵輸出供給冷量后可反復使用。

壓縮與冷凝：噴射器內的工作蒸汽與從蒸發器抽吸的蒸汽一起通過擴壓管上升至冷凝壓力，進入冷凝器后與冷卻水直接接觸，凝結為冷卻水。冷凝器中的非凝縮性氣體用 1、2 級輔助噴射器吸引除去，使冷凝器保持一定的真空度。

主要部件

鍋爐：產生壓力較高的工作蒸汽，為整個系統提供動力。

噴射器：包括噴嘴、吸入室、擴壓器三部分。噴嘴使工作蒸汽絕熱膨脹形成高速氣流；吸入室用于吸入蒸發器中的蒸汽；擴壓器則將混合蒸汽增壓至冷凝壓力。

冷凝器：使從噴射器出來的混合蒸汽冷卻凝結成液體，可分為混合式冷凝器和管殼式冷凝器。

蒸發器：讓節流減壓后的冷水在其中蒸發吸熱，使冷水溫度降低，產生制冷效果。

節流閥：對進入蒸發器的冷水進行節流減壓，使水在蒸發器內能夠在低壓下蒸發。

泵：包括冷卻水泵和冷水泵等，冷卻水泵將冷凝器中的凝結水注入鍋爐，冷水泵將蒸發器中降溫后的冷水輸出供給冷量。

特點

優點：補償能的形式是熱能，可不用電能；結構簡單，加工方便，沒有運動部件，使用壽命長；如果使用于有較多工業余汽的場合，能節約能源；以水作為制冷劑時，具有汽化潛熱大、無毒等優越性，系統安全可靠。

缺點：所需的工作蒸氣壓力高，一般為 0.5-5 兆帕；噴射器的不可逆損失大，效率較低；設備龐大，需要高位安裝，一般在 10 米以上，以便冷卻水泵和冷水泵吸入處為正壓。

應用領域

主要應用于空氣調節和某些生產工藝過程，可制取空調所需的冷水。
